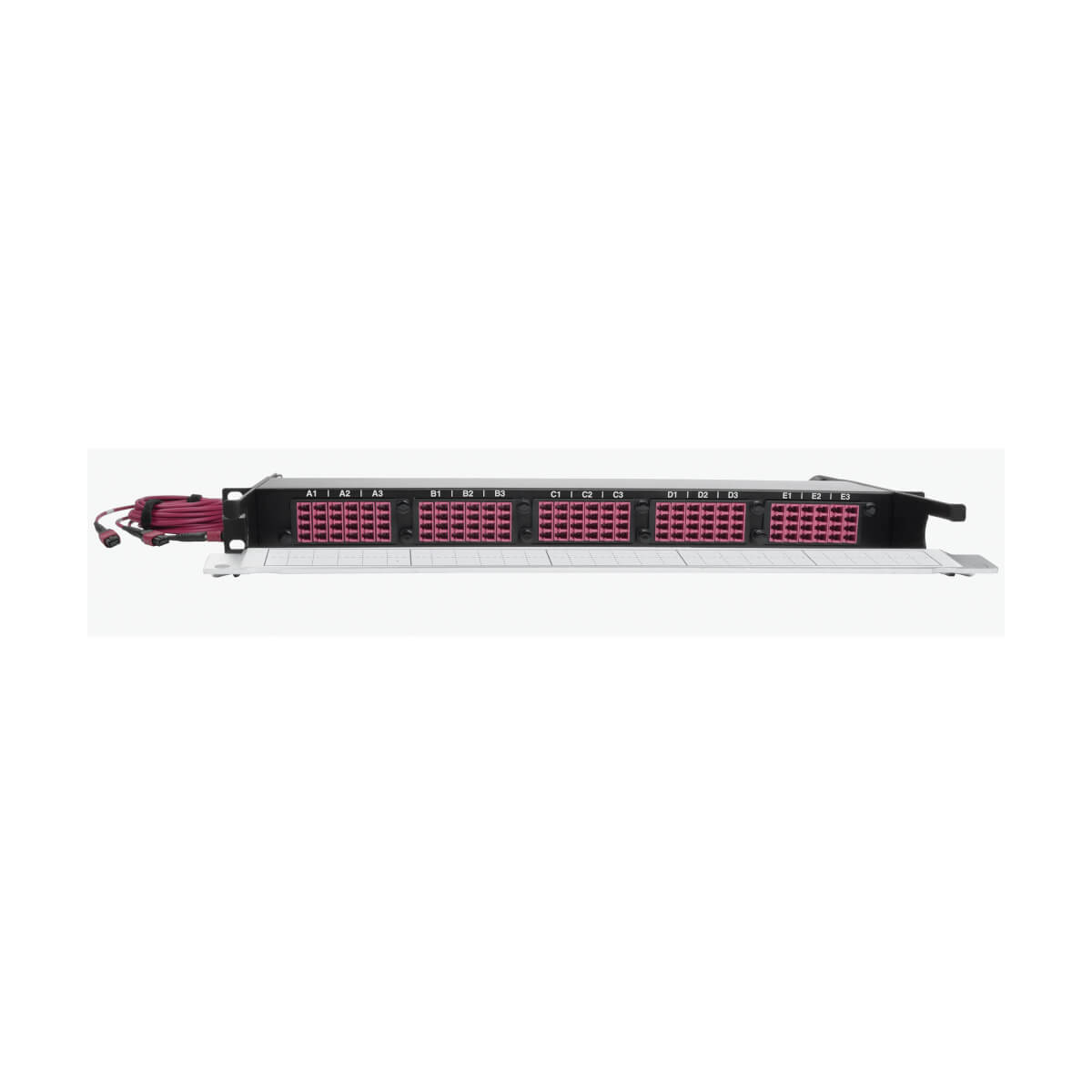

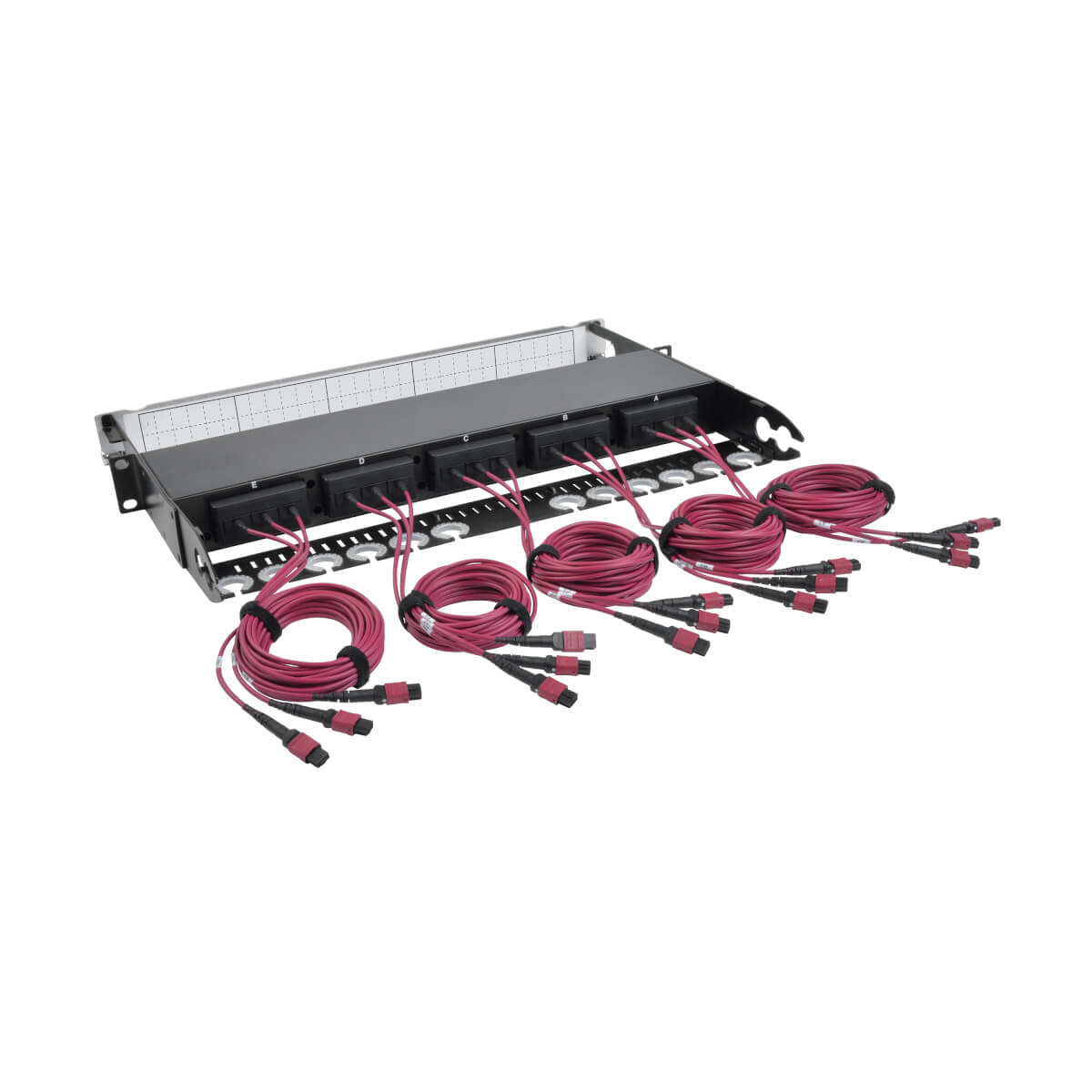

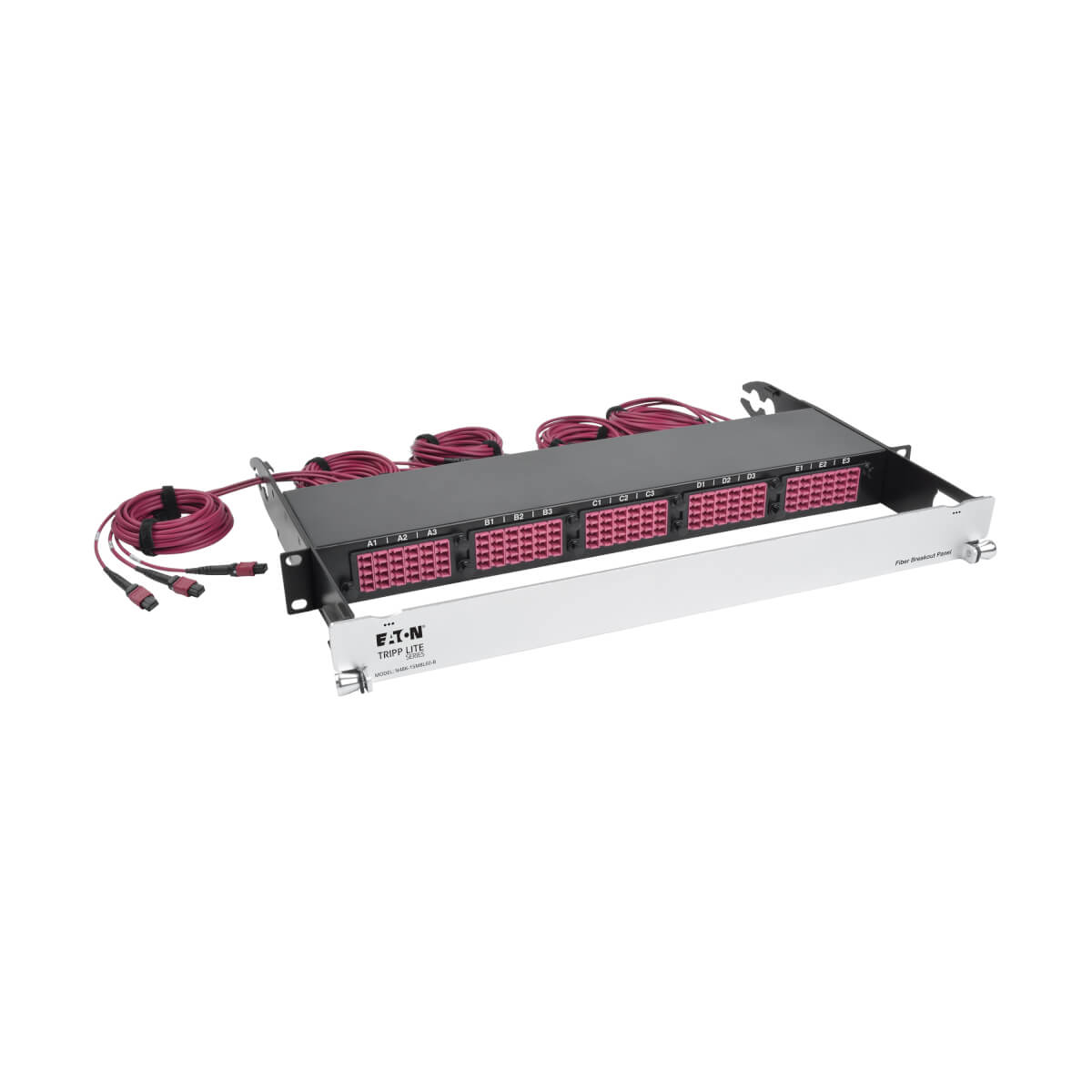

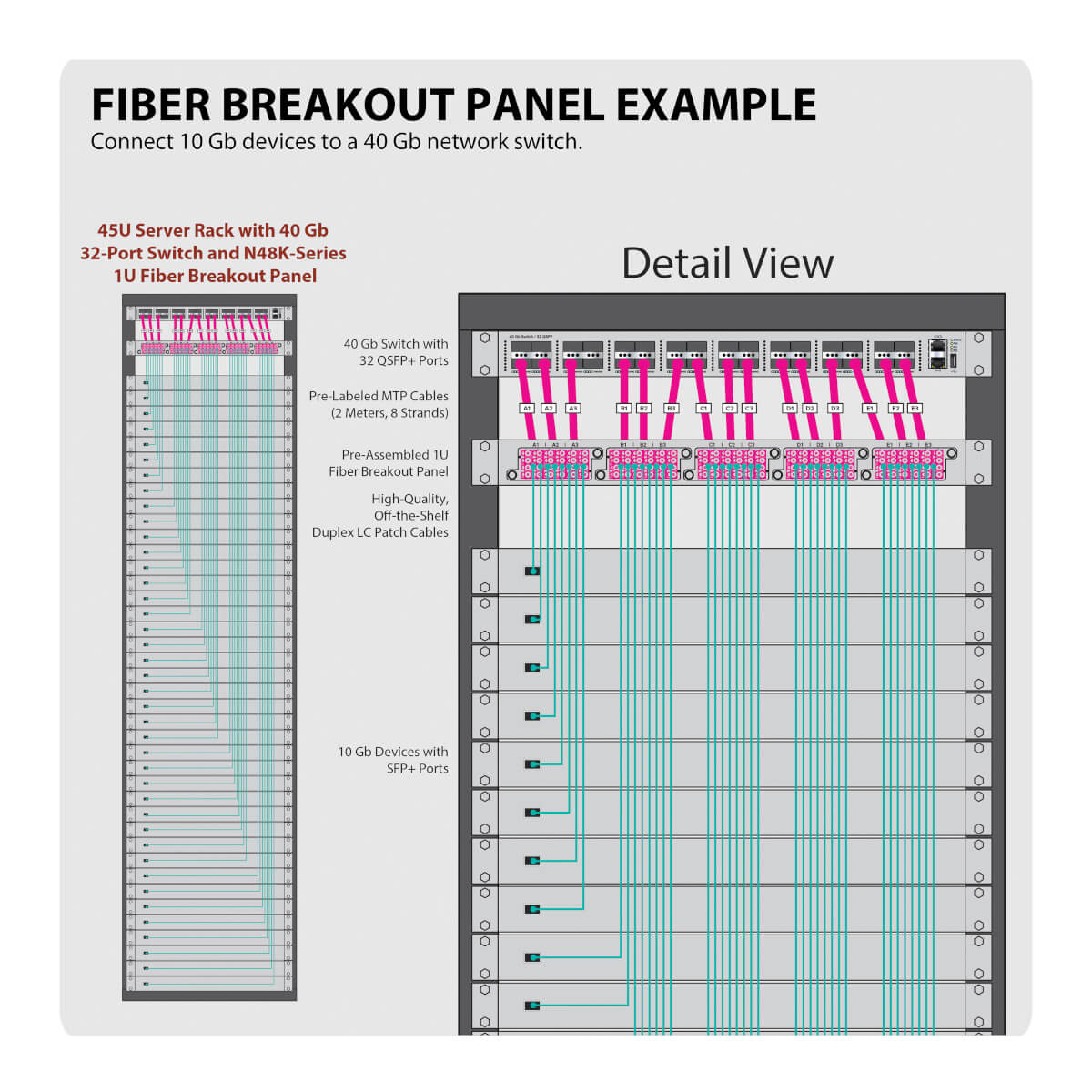

El Panel Multiconector de Fibra 50 / 125 N48K-15M8L60-B no solo integra equipo con velocidades de 10G y 40G, sino que tambien proporciona una ruta sencilla y flexible a velocidades de 100G y 400G en el futuro. El bastidor de 1U cuenta con cinco casetes multiconectores. Cada casete contiene 12 puertos LC duplex y tres cables MTP multimodo de dos metros para un total de 15 puertos de switch de fibra QSFP que conectan a 60 puertos LC.

Cableado de Base8 con troncales MTP incorporadas maximiza el espacio en el rack y el rendimiento de enlace, mientras permite el despliegue simple del cable y el mapeo optimizado del arnes. El N48K-15M8L60-B usa todos los 60 puertos LC, lo que significa que no hay puertos muertos como en el cableado Base12, con mapeo optimizado de puertos 1 a 1. La eliminacion de la necesidad de modulos de conversion de 12 fibras ocasiona una reduccion de hasta 50 por ciento en la atenuacion de enlace.

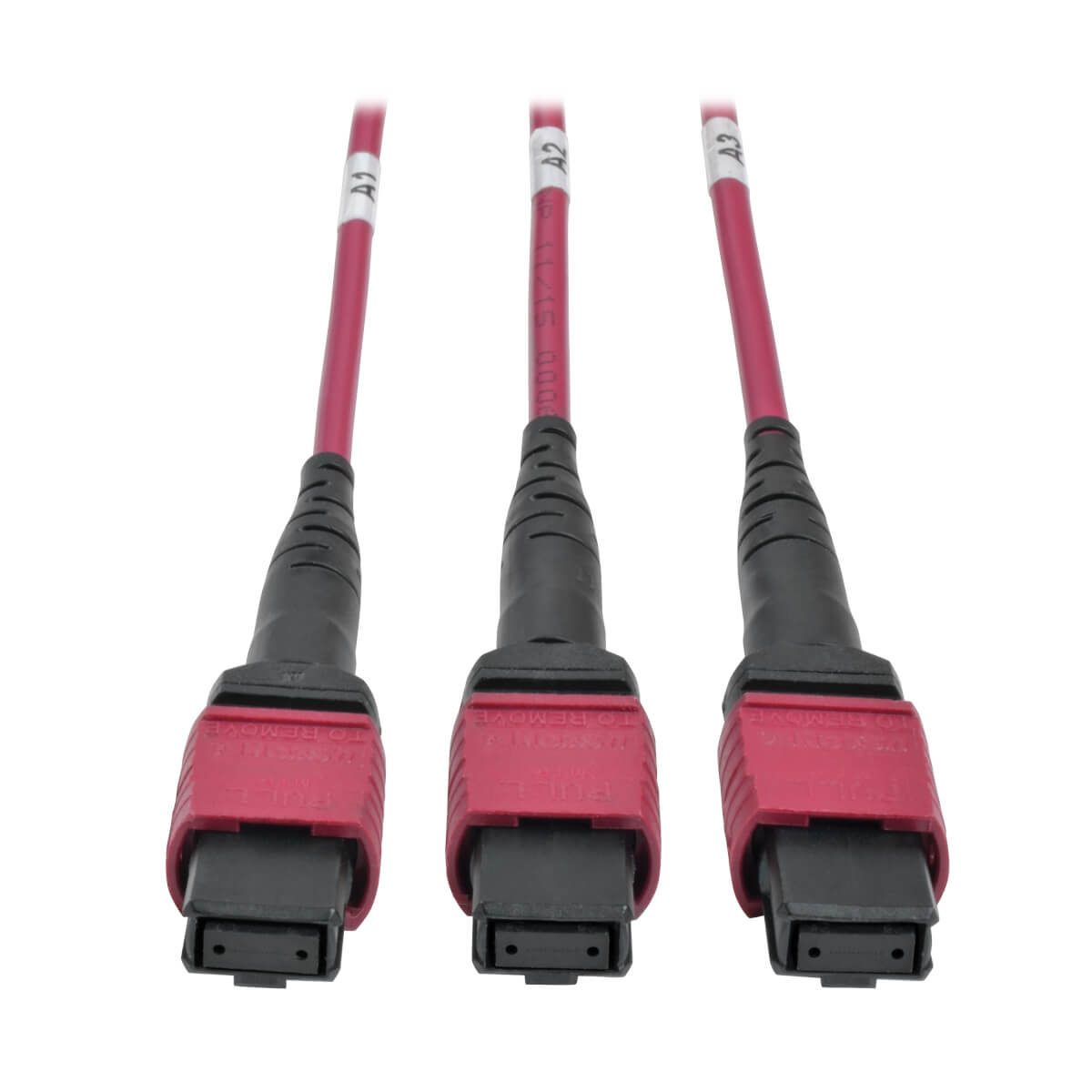

Los casetes cableados ofrecen una mejora del 30 por ciento de perdida por insercion, sin conexion MTP separada en la parte posterior, dando lugar a mayores distancias de enlace duplex. Los cables OM4 codificados en Color Magenta se distinguen facilmente de los de fibra OM3 multimodo tradicionales en color aguamarina.

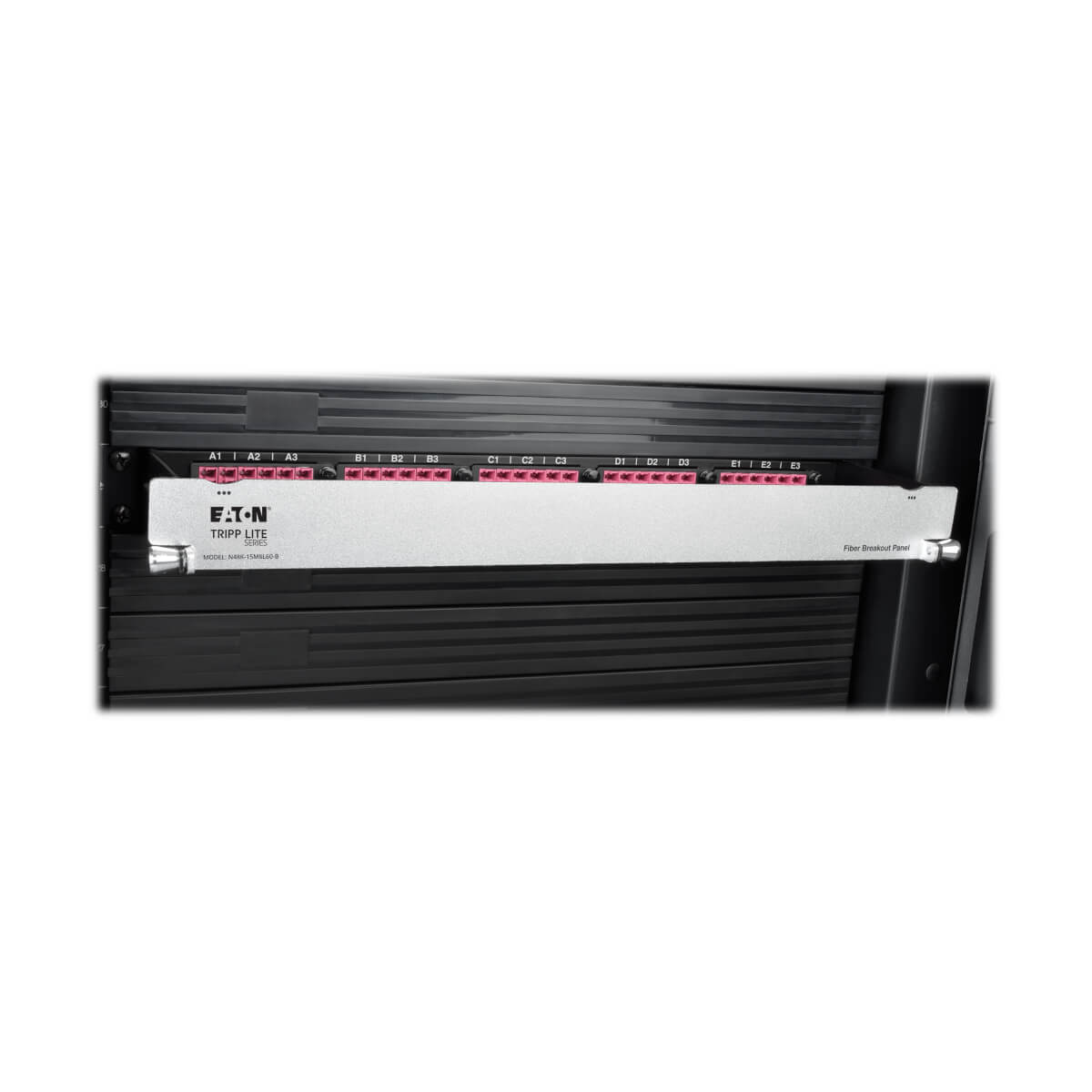

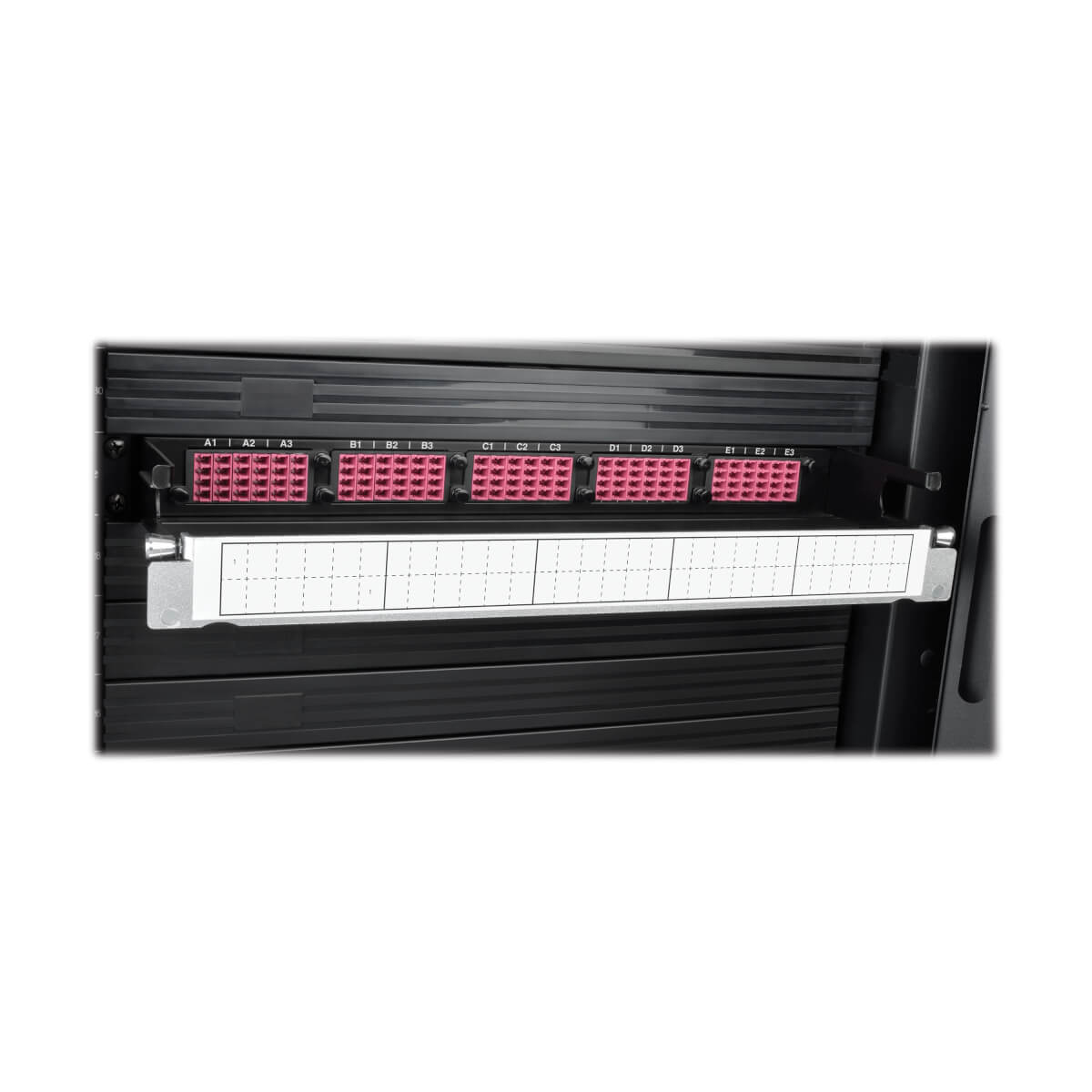

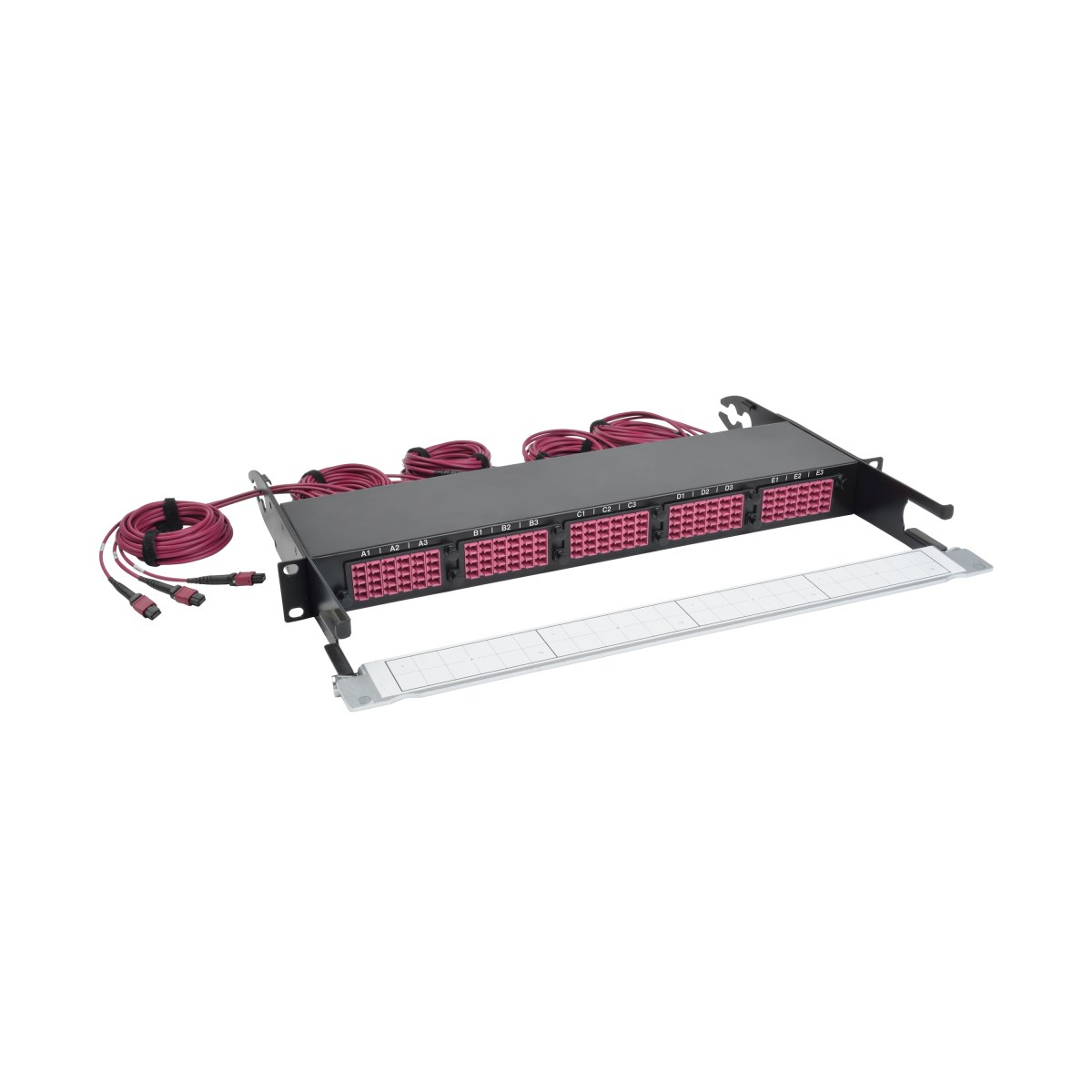

El panel frontal se pliega para proteger los cables patch LC, asi como proporcionar mapeo del cableado haciendo coincidir cables MTP etiquetados de cada cassette para los grupos de LC. El espacio de escritura en el interior del panel le permite el etiquetado personalizado de cada puerto. Cada panel esta seriado y los datos por perdida de insercion estan disponibles sobre pedido, mediante el numero de serie de la unidad

Integra Equipos con Velocidades de 10G y 40G para Cumplir con las Necesidades de Conectividad Actuales

● Ademas protege su red a futuro para eventuales velocidades de 100G y 400G
● Recomendado para switches Ethernet basados en fibra QSFP
● Fibra OM4 de alto rendimiento

5 Casetes Multiconectores

● 12 puertos LC duplex y 3 cables multimodo MTP de 2 metros por casete
● Total de 15 puertos de switch de fibra QSFP y 60 puertos LC
● Utilizacion de fibra al 100%
● Mapeo optimizado de puertos 1:1
● Hasta 50% de reduccion en la atenuacion de enlace
● Cables codificados en magenta facilmente distinguibles en un switch saturado

Cableado Base8

● Sin puertos LC sin uso como en cableado Base12
● Simple instalacion de cable patch
● Mapeo optimizado del arnes
● Los modulos de casetes cableados ofrecen mejora del 30% en perdida por insercion

Panel Frontal Plegable

● Cables patch LC protegidos
● Proporciona mapeo de cableado haciendo coincidir cada cable MTP etiquetado del casete con los clusters LC
● Espacio de escritura en el interior del panel para etiquetado personalizado de los puertos
● Informacion de la perdida por insercion disponible mediante el numero de serie de la unidad

Se instala en 1U de rack de 19" compatible con la norma EIA

● Maximiza el espacio del rack y el rendimiento de enlace
● Recomendado para switches Ethernet basados en fibra QSFP
● Total de 15 puertos de switch de fibra QSFP y 60 puertos LC
● El cableado Base8 usa todos los puertos LC—sin puertos muertos como en Base12
● Casetes cableados para mejora del 30% en perdida por insercion
● Cables OM4 codificados en color magenta facilmente identificables

Requisitos del Sistema
● Switch Ethernet que utilice transceptores de fibra QSFP Multimodo

El Paquete Incluye
● N48K-15M8L60-B - Panel Multiconector de Fibra 50 / 125
